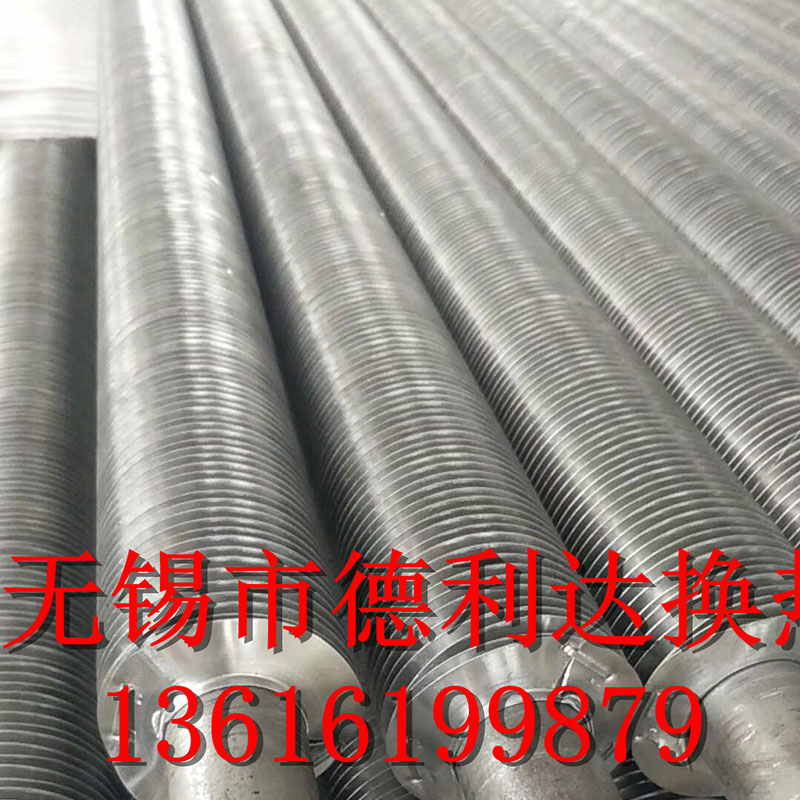

L型繞片管
L型繞片管制造簡便，價格便宜。在石油，化工用空冷器中大量采用。但是由于鋁片是借纏繞的初始應力緊固在鋼管表面上，平均接觸壓力不超過17公斤/厘米^2,因此，使用溫度較低，一般為120-160℃。實踐證明，當管壁溫度超過70℃時，翅片張力大大降低，翅片開始松動，接觸熱阻增大。
L型繞片管繞片工藝是將條形的金屬薄帶通過繞片機沿管子橫向螺旋形的纏繞到管子上。這種工藝工序少，生產效率高，節約材料，產品質量穩定。長期以來一直是全國制造翅片管的主要工藝。經過幾十年來的不斷發展，出現了許多形式的繞片工藝和專用設備。
繞L行光滑翅片，在繞片機上將金屬薄帶壓成L形狀（短邊長度等于翅片間距，長邊等于翅片高度），再經坤輪機構將短邊緊緊地纏壓在管子表面上。此工藝在國內外都被廣泛應用
管子材質不受限制，碳鋼管，不銹鋼管，銅管，鋁管均可。但翅片只能用鋼，鋁等延展性能好的，抗拉強度較高的金屬。
L型繞片管的幾何參數
翅片管的幾何參數包括管徑，管壁，翅高，翅厚，翅片間距，管長等尺寸以及翅化比的大小。這些參數對翅片管的傳熱，空氣阻力及空冷器的噪聲和費用均有直接影響啊
國產L型翅片管的特性參數：
1.基管直徑 目前翅片管的基管直徑有各種尺寸，大致范圍是有色金屬1/4英寸到1英寸；鋼管以1/2英寸到4英寸。但在空冷器上用的
僅有1.1又1/4和1又1/2英寸的幾種。其中又以1英寸的鋼管為最普遍，一般較大的用于粘性介質。在滿足管內流體壓降前提下，基管直徑應盡量選的小一些，有利于傳熱。2.管壁厚度 基管壁厚主要是根據承壓，剛性，腐蝕，材質等因素確定。一般不應小于2毫米。
3.翅片高度 翅片越高，傳熱面積越大，但翅片的傳熱效率隨之降低。在某一高度之內有效面積，翅片效率，增加較快，超過這個高度有效面積增加甚微。因而翅片高度應有一個最佳值。
繞片管的翅片高度一般為13mm和16mm。
