S型銅制散熱器

一，S型銅制散熱器概述:
1.S型銅制散熱器由銅管繞銅片構成，熱工性能好；
2.S型銅制散熱器適應于采暖，空調，冷卻，除濕，烘干等工程系統；
3.S型銅制散熱器為“s”型彎管直通式結構，最適于蒸汽熱源；
4.S型銅制散熱器型號表示說明：S①②—③—④
①—散熱管排數（1排，2排）；
②—散熱管翅片片距（R，M，T）
③—散熱器表面管數（根）
④—散熱器有效管長（吋）
5.S型銅制散熱器的散熱管特征：采用Φ16×1紫銅管繞10×0.2mm紫銅帶，然后整體搪錫處理，傳熱腐
系數高，耐蝕，按其單位長度散熱量大小，分三種片距分別為R（片距3.2），中M（片距4.2），小T（片距6.5）。

S型銅制散熱器是一種標準型號的散熱排管，適用于蒸汽加熱系統，因其進出水接頭分置于排管兩側，所以采用曲管來消除受熱膨脹及其它原因所造成的應力。翅片管均用Φ 16×1mm 紫銅管繞制上 10×0.2mm 的皺折紫銅帶而成，呈螺旋狀，具有 3.2mm—“R”、4.2mm—“M”，6.5mm—“T”三種不同的片距“R”片距，片距小而散熱面積大具有最大的散熱量；“M”種片距，片距較大，散熱量及空氣阻力均較小；“T”種片距，片距最大，適用于蒸汽壓力較高而空氣溫升較低的情況。翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。翅片管與進氣的回水總管的連接，均采用銅焊，其它工藝細節，均嚴格要求，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。

S型銅制散熱器編號方法為：
型號—排數（片距代號）—表面管數—表面管長（英寸）。
如采用兩排，片距為3.2mm，表面管數為21，
管長為60英寸，則為S—2( R)—21—60。

S型銅制散熱器基本參數表如下：

性能項目	狀態	片距	實驗公式
傳熱系數（Kcal/m.h.℃）	冷卻	R	（低溫水）K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1
	加熱	R	（高溫水）K=21.9Vr0.0556ω0.0115
		R	（蒸汽）K=17Vr0.608
		M	（蒸汽）K=18.60.608
		T	（蒸汽）K=17.95Vr0.608
空氣阻力（mm H2O）	干阻力	R	△H干=0.11Vr1.98N
		M	△H干=0.55Vr8.908N
		T	△H干=0.44Vr1.84N
	濕阻力	R	△H濕=0.16Vr1.84N
水?阻?力		R．M．T	△h=1.1ω-1.854N

表2.S型銅制散熱器的基本性能實驗公式表

性能項目	狀態	片距	實驗公式
傳熱系數（Kcal/m.h.℃）	冷卻	R	（低溫水）K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1
	加熱	R	（高溫水）K=21.9Vr0.0556ω0.0115
		R	（蒸汽）K=17Vr0.608
		M	（蒸汽）K=18.60.608
		T	（蒸汽）K=17.95Vr0.608
空氣阻力（mm H2O）	干阻力	R	△H干=0.11Vr1.98N
		M	△H干=0.55Vr8.908N
		T	△H干=0.44Vr1.84N
	濕阻力	R	△H濕=0.16Vr1.84N
水阻力		R．M．T	△h=1.1ω-1.854N

表中：Vr—空氣重量流速；ω—水流速；ζ—折濕系數；N—散熱管排數

三、S型銅制散熱器基本參數

表面管數	基本參數	排數	有效管長（吋）									B
表面管數	基本參數	排數	24	30	36	42	48	54	60	66	72	mm
12	散熱面積（m2）受風表面積（m2）通風凈截面積（m2）進出管接頭（ZG″）進出管接頭（ZG″）凈重（kg）凈重（kg）	2R 1或2 1或2R 1 2 1 2	9 0.26 0.144 2 2 29.1 37	11.25 0.395 0.18 2 2 32.8 42.5	13.5 0.39 0.216 2 2 36.5 48	15.75 0.455 0.252 2 2 40.2 53.5	18 0.52 0.288 2 2 43.9 59	20.25 0.585 0.324 2 2 47.6 64.5	22.5 0.65 0.36 2 2 51.3 70	24.75 0.715 0.396 2 2.5 55 75	27 0.78 0432 2 2.5 58.7 81.1	530
15	散熱面積（m2）受風表面積（m2）通風凈截面積（m2）進出管接頭（ZG″）進出管接頭（ZG″）凈重（kg）凈重（kg）	2R 1或2 1或2R 1 2 1 2	11.25 0.325 0.18 2 2 34 43.4	14.06 0.406 0.225 2 2 38.3 50	16.88 0.488 0.27 2 2 42.6 57	19.68 0.569 0.315 2 2 49.9 64	22.5 0.65 0.36 2 2 51.2 71	25.31 0.731 0.405 2 2 55.5 78	28.13 0.812 0.45 2 2.5 59.8 85	30.34 0.894 0.495 2 2.5 64.1 92	33.75 0.975 0.54 2 2.5 68.4 99	636
18	散熱面積（m2）受風表面積（m2）通風凈截面積（m2）進出管接頭（ZG″）進出管接頭（ZG″）凈重（kg）凈重（kg）	2R 1或2 1或2R 1 2 1 2	13.5 0.39 0.216 2 2 39 50	16.88 0.488 0.27 2 2 44 57.8	20.25 0.586 0.324 2 2 49 65.6	23.63 0.684 0.378 2 2 54 73.4	27 0.782 0.432 2 2.5 59 81.2	30.38 0.88 0.486 2 2.5 64 89	33.75 0.978 0.54 2 2.5 69 96.8	37.13 1.076 0.594 2 2.5 74 104.6	40.5 1.174 0.648 2.5 2.5 79 112.4	742
21	散熱面積（m2）受風表面積（m2）通風凈截面積（m2）進出管接頭（ZG″）進出管接頭（ZG″）凈重（kg）凈重（kg）	2R 1或2 1或2R 1 2 1 2	15.75 0.455 0.252 2.5 2.5 43 57	19.69 0.568 0.315 2.5 2.5 48.5 66	23.63 0.681 0.378 2.5 2.5 54 75	27.56 0.794 0.441 2.5 2.5 59.5 84	31.5 0.907 0.504 2.5 2.5 65 93	35.44 1.02 0.567 2.5 2.5 70.5 102	39.38 1.133 0.63 2.5 2.5 76 111	43.31 1.246 0.693 2.5 2.5 81.5 120	47.35 1.359 0.756 2.5 2.5 87 129	848
24	散熱面積（m?）受風表面積（m?）通風凈截面積（m?）進出管接頭（ZG″）進出管接頭（ZG″）凈重（kg）凈重（kg）	2R 1或2 1或2R 1 2 1 2	18 0.52 0.288 2.5 2.5 50 64	22.5 0.65 0.36 2.5 2.5 56 74	27 0.78 0.432 2.5 2.5 62 84	31.5 0.91 0.504 2.5 2.5 62 84	36 1.04 0.576 2.5 2.5 74 104	40.5 1.17 0.648 2.5 2.5 80 114	45 1.3 0.72 2.5 2.5 86 124	49.5 1.43 0.793 2.5 2.5 92 134	54 1.56 0.864 2.5 2.5 98 144	954

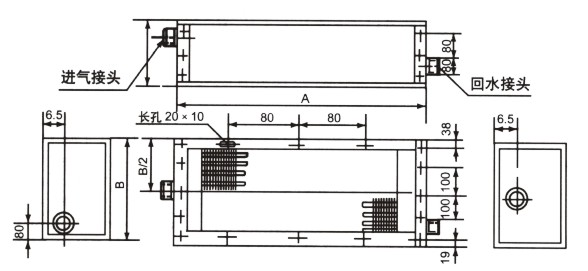

	A（mm）		830	980	1130	1280	1430	1580	1730	1880	2030	外形尺寸
